MagyarRecensione della stampante 3D Artillery Genius Pro: Un dispositivo per principianti e professionisti
Con la Sidewinder X1, Artillery non solo ha riportato in auge gli estrusori ad azionamento diretto, ma ha anche introdotto molte innovazioni in termini di aspetto e lavorazione nel segmento di prezzo inferiore. Gli estrusori ad azionamento diretto e la gestione dei cavi a nastro piatto danno anche alla Genius Pro il suo aspetto distintivo e la sua buona funzionalità. Inoltre, c'è un letto di stampa che funziona con la tensione di rete, che non solo si riscalda rapidamente, ma dovrebbe anche essere un po' più efficiente dal punto di vista energetico rispetto ai suoi colleghi a 24 V, poiché viene eliminata la deviazione attraverso un alimentatore.
Per circa 310 euro (~$340), si ottiene una stampante 3D che stampa risultati quasi impeccabili in meno di un'ora dal suo arrivo. A questo contribuiscono sia un montaggio semplice che un profilo già integrato in Cura, dove si devono fare solo regolazioni minime.
Dati tecnici
Se si confrontano le attrezzature dell'Artillery Genius e della Genius Pro, l'unica differenza principale è il nuovo sensore del letto di stampa. C'è stato anche un piccolo cambiamento nei sensori di fine corsa per gli assi X e Y. Questi sono ora meccanici e uno sviluppo proprietario di Artillery.
| Artiglieria Genius Pro | |
|---|---|
| Tecnologia utilizzata | FDM, FFF |
| Massimo volume di stampa | 220 mm × 220 mm × 250 mm |
| Dimensioni di installazione (senza cavo) | 43 × 40 cm × 63 cm |
| Sistema di movimento | X,Y,Z single drive secondo il tipo Prusa/Mendel |
| Estrusore | 1 Estrusore ad azionamento diretto con riduttore (Titan-Styl) |
| Scheda di controllo microcontroller |
Artiglieria Ruby STM32 F4 (32-bit ARM) |
| Firmware del dispositivo di prova | Artillery Genius Pro Firmware 3.1.3 (derivati di Marlin) GCode compatibile |
| Driver del motore passo-passo | 4 × FS31W01 (compatibile con Pololu) |
| Connettori | microSD, USB Tipo-A, USB Tipo-B |
| Controllo | touch screen, interfaccia seriale via USB |
| Alimentazione | interna 110 V - 240 V a 24 V alimentatore 220 V letto di stampa |
| Caratteristiche | sensore letto di stampa, cavo a nastro |
| Pagina del produttore | Artillery |
Struttura e impostazione
L'intera stampante 3D è consegnata da Artillery in sole sei parti individuali, quattro delle quali sono il supporto della bobina di filamento. La Genius Pro vera e propria è smontata in un'unità di base e un arco. Per assemblarla, tutto quello che dovete fare è mettere l'arcata sulla base e avvitare le quattro viti già fissate. Il supporto del rotolo di filamento viene poi collegato. Le connessioni elettriche mancanti sono tre cavi. Una volta che questi sono collegati, la stampante 3D può già essere messa in funzione. Per i due cavi dei motori Z, tuttavia, si dovrebbe fare attenzione a condurre i cavi indietro nell'alloggiamento il più possibile. Altrimenti, i grandi dadi di regolazione del letto di stampa potrebbero graffiare i cavi.
Tutte le altre connessioni al motore X e alla testina di stampa sono già fatte tramite un contatto a innesto quando il cancello è assemblato. Il connettore è apparentemente uno slot PCIe abusato. Così, l'assemblaggio della stampante 3D richiede meno di 10 minuti nel nostro caso, considerando il disimballaggio di tutti i componenti dalla scatola. La Genius Pro può anche essere smontata altrettanto rapidamente se si vuole conservare la stampante in modo da risparmiare spazio.
Nell'ambito della consegna della stampante 3D, Artillery mette anche 500 grammi (~18 oz) di filamento PLA e alcune parti di ricambio, così come un altro ugello nella scatola, oltre agli strumenti necessari per il montaggio. Tutte le piccole parti sono imballate in una borsa di tessuto con una cerniera.
Gestione dei cavi
Tutti i cavi dell'Artillery Genius Pro appaiono ordinati. Specialmente a causa dei cavi a nastro piatti utilizzati, il potenziale di errori dovuti a cavi rotti è vicino allo zero. Anche se si potrebbe sospettare che i sottili cavi a nastro non siano all'altezza del carico di 40-70 watt per l'hotend e i motori, l'immagine termica non mostra alcun motivo di preoccupazione. Con un massimo di 28 °C (82,4 °F), questi cavi non diventano particolarmente caldi.
Ma uno sguardo all'interno della stampante 3D mostra anche un'eccellente gestione dei cavi. Tutti i cavi che trasportano la tensione di rete sono fissati con capicorda crimpati che offrono protezione al tatto.
I contatti della spina nella base sono fissati con un blob di colla a caldo oltre ai connettori JST. L'unico difetto che si può trovare nella lavorazione è probabilmente le due sottili tracce di colla a caldo che attraversano la scheda madre nella nostra unità di test.
Scheda madre
Al centro della scheda Artillery Ruby lavora il microcontrollore STM32 F4 a 32 bit. La scheda offre diverse possibilità di espansione ed è pienamente compatibile con Marlin, Klipper e altri firmware. È particolarmente piacevole che anche la ventola del case sia controllata dalla scheda a 32 bit. Così, la stampante 3D rimane tranquilla se non è in uso.

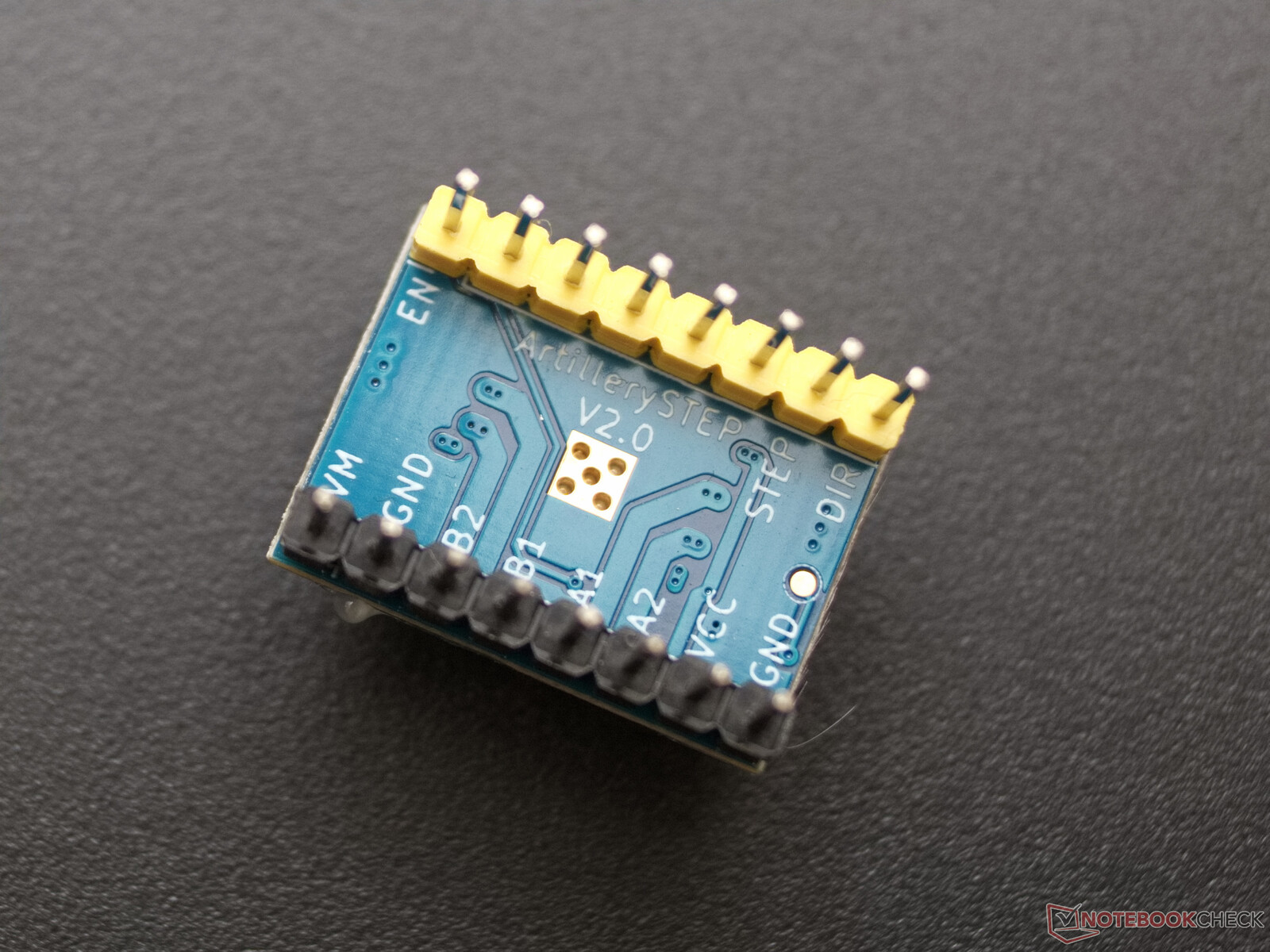

I driver dei motori passo-passo sono collegati all'Artillery Ruby e sono compatibili con Pololu. Nella configurazione attuale, la stampante 3D potrebbe anche essere ampliata con un altro motore passo-passo, poiché solo quattro degli slot sono occupati.
La connessione con la scheda del touch screen avviene tramite una porta seriale. Così, questa scheda ha anche un proprio microcontrollore e non grava sulla capacità di calcolo dell'STM32 F4 nell'Artillery Ruby. Tuttavia, una porta USB e un lettore di schede microSD sono anche accoppiati alla scheda dello schermo. La questione qui è se la velocità di trasferimento tra la scheda di controllo e la scheda dello schermo è sufficiente per trasferire molte piccole istruzioni.
Telaio
La Artillery Genius utilizza anche molti profili in alluminio V-Slot, ma la stampante 3D ha alcune caratteristiche speciali. La testina di stampa gira su un profilo particolarmente alto di 60 mm × 20 mm (~2.4 in x 0.8 in). Questo dovrebbe fornire una migliore stabilità rispetto, per esempio, alla Voxelab Aquila S2. L'artiglieria va anche a modo suo con i rulli dell'asse Z e assicura una pressione di contatto ottimale per mezzo di molle. Anche l'asse Z è azionato da due motori e mandrini filettati che sono sincronizzati sulla traversa superiore per mezzo di una cinghia dentata. Tuttavia, qui mancano completamente i tendicinghia sui rulli di rinvio degli assi X e Y. Ciò significa che bisognerebbe allentare e spostare gli attacchi delle pulegge di rinvio se si vuole tendere le cinghie di trasmissione dei due assi.
Nella base, la quantità di profili di alluminio stabilizzanti è limitata. Qui è stato usato solo un rettangolo di profili da 40 mm × 40 mm (~1.6 in x 1.6 in). Anche la traversa superiore è fatta di plastica. Mentre nessuno svantaggio della costruzione può essere visto nel test, si pone la questione se la grande parte in plastica rimarrà stabile anche nel lungo periodo.
Controllo
L'Artillery Genius Pro può essere fornito con istruzioni tramite connessione USB o touchscreen. I singoli menu sul touchscreen forniscono una buona panoramica e offrono una varietà di funzioni. Oltre a una procedura guidata per l'allineamento manuale del letto di stampa, qui si possono richiamare tutti i tipi di impostazioni e il livellamento automatico del letto.
Prima di iniziare la prima stampa, dovreste eseguire l'Auto-Bed-Leveling e poi impostare lo Z-offset con l'aiuto della procedura guidata. Se i valori vengono memorizzati in seguito nella EEPROM, non dovrebbero esserci problemi con un primo strato di stampa pulito.
I file Gcode sono forniti alla stampante tramite scheda microSD o chiavetta USB. Tuttavia, la stampante 3D può accedere solo a una memoria alla volta. Questo deve essere selezionato tramite le impostazioni. Durante la stampa, la velocità di stampa, il moltiplicatore di estrusione, le temperature e la ventola possono essere regolati. Così, si può già reagire ai problemi durante una stampa e trovare impostazioni migliori. Con le molte opzioni di impostazione, nel test è stato possibile salvare un cubo di calibrazione in ABS. Alla fine, ha mostrato una qualità simile a quella di un cubo precedentemente stampato in PLA.
Potenza
Letto di stampa
Il letto di vetro rivestito di ceramica del nostro dispositivo di prova è decisamente piatto. Se tutti e quattro gli angoli del letto di stampa sono impostati ad una distanza dall'ugello di 0,1 mm (~0,00394 in), la nostra Artillery Genius raggiunge una distanza dell'ugello di 0,097 mm (~0,0038 in) nel centro. Con il livellamento automatico del letto, quasi ogni primo strato era perfettamente posizionato sul letto di stampa nel test. Ma quando si tratta di adesione al letto di stampa, il rivestimento in vetro non funziona sempre in modo ottimale. Mentre il PLA e il TPU aderiscono perfettamente alla piastra di vetro riscaldata, il letto di stampa per l'ABS ha dovuto essere pretrattato con una soluzione di acetone-ABS per ottenere un'adeguata adesione al letto di stampa.
Poiché la combinazione di superfici di stampa in vetro e PETG è problematica in alcuni casi, non è stato effettuato un test con PETG. Il PETG può portare alla distruzione della superficie di un letto di stampa su vetro, poiché in alcuni casi aderisce troppo bene ad esso.
Il letto di stampa è riscaldato con un tappetino riscaldante in silicone da 220 V. Il processo di riscaldamento è controllato da un relè a stato solido. Il riscaldatore del letto di stampa ha avuto un consumo di potenza fino a 320 watt nel test ed è stato quindi in grado di riscaldare la lastra di vetro da 18 °C a 60 °C (64,4 °F a 140 °F) in meno di un minuto. L'Artillery Genius Pro raggiunge i 120 °C (248 °F) in meno di tre minuti. Tuttavia, a differenza di molti altri, il letto di stampa non ha una piastra di alluminio che potrebbe distribuire il calore in modo uniforme. Così, diventa molto chiaro nell'immagine termica che ci sono grandi differenze di temperatura sulla piastra di vetro. Si possono notare grandi punti freddi soprattutto nei punti di fissaggio delle quattro viti di regolazione.
Tuttavia, non è stato possibile osservare problemi dovuti alla distribuzione non uniforme del calore. Inoltre, il fatto che il letto di stampa non sia riscaldato ai bordi non interferisce con la stampa, poiché la piastra di vetro si estende di 5 mm (~0.197 in) oltre l'area stampabile.
Come misura di risparmio energetico, la Artillery Genius Pro è dotata di isolamento termico sul lato inferiore del letto di stampa. La piastra di schiuma completamente incollata sembra essere molto efficace in questo senso, poiché il letto di stampa si raffredda solo lentamente anche dopo che un processo di stampa è stato completato. Possono essere necessari fino a 20 minuti prima che una stampa possa essere rilasciata dalla piastra.
Hotend ed estrusore
Un estrusore ad azionamento diretto con un riduttore e un'estremità calda Vulcano con una lunga zona di riscaldamento rendono la Artillery Genius Pro una potente stampante 3D. Il limite superiore di temperatura per l'hotend impostato nel firmware è di 300 °C (572 °F). Il fatto che la pressione di contatto dei rulli nell'estrusore in stile titanio può essere regolata significa che anche i materiali flessibili, dove il filamento sarebbe altrimenti troppo morbido, possono essere lavorati bene
L'intera testina di stampa della Artillery Genius Pro sembra già un po' ingombrante, ma oltre all'estrusore e all'hotend, qui sono installati anche una ventola radiale per il raffreddamento dell'oggetto, un sensore del letto di stampa e un'illuminazione LED. Durante il processo di riscaldamento, il LED cambia colore da blu a rosso per indicare che le temperature impostate sono state raggiunte.

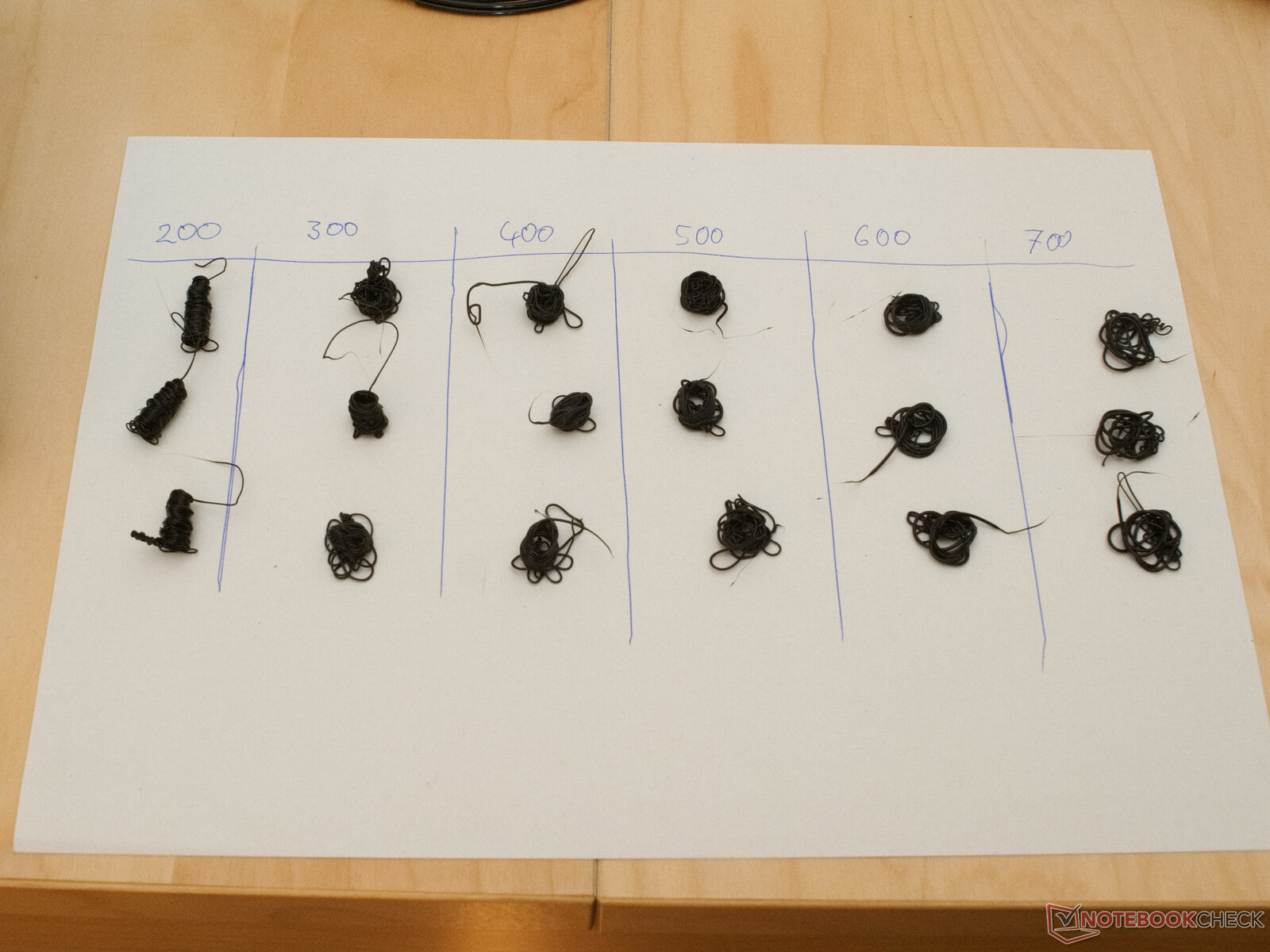

L'estrusore diretto in stile titanio dell'Artillery Genius Pro mostra i forti risultati attesi nel test di estrusione con PLA. Con il PLA Anycubic utilizzato, fino a 16 mm²/s (~0,025 in²/s) di plastica può essere spinto attraverso l'estremità calda Vulcano a 200 °C (392 °F) senza problemi. Da questo, si può calcolare una possibile velocità di stampa fino a 180 mm/s a 0,2 mm (~7,1 in/s a ~0,0079 in) di altezza dello strato e 0,44 mm (~0,0173 in) di larghezza dello strato.

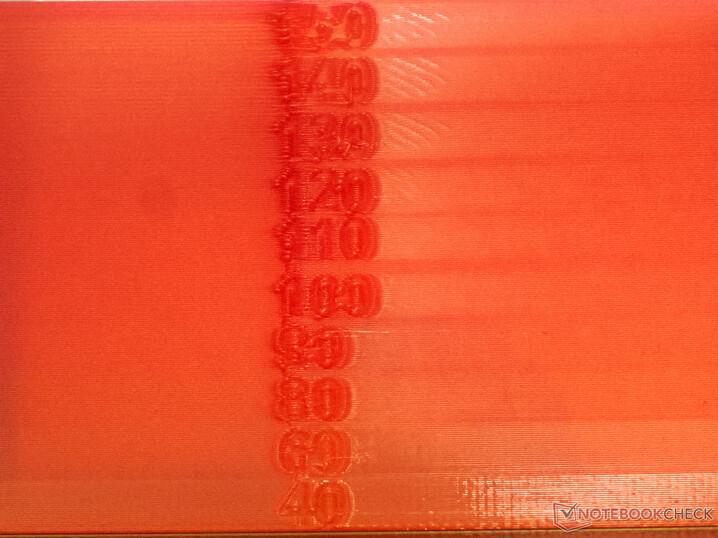

In termini reali, 120 mm/s (~4.72 in/s) è possibile con le impostazioni del firmware e del profilo PrusaSlicer. Al di sopra di questo, le regolazioni dovrebbero essere fatte alle retrazioni, alle accelerazioni e all'avanzamento lineare per evitare piccole imperfezioni. Tuttavia, il risultato del test da 20 mm/s a 150 mm/s (~0,787 in/s a 5,9 in/s) nel test pratico suggerisce che la stampante 3D è probabilmente in grado di raggiungere velocità così elevate se calibrata di conseguenza.
Qualità di stampa
I profili per l'Artillery Genius sono già integrati in Cura 4.13.0 e nell'attuale PrusaSlicer. Non ci sono molte novità per la Genius Pro e quindi si possono usare questi profili quasi come vengono. Solo il comando M420 S1 Z10 deve essere inserito nel codice di avvio della stampante per utilizzare i dati dell'auto-bed leveling durante la stampa

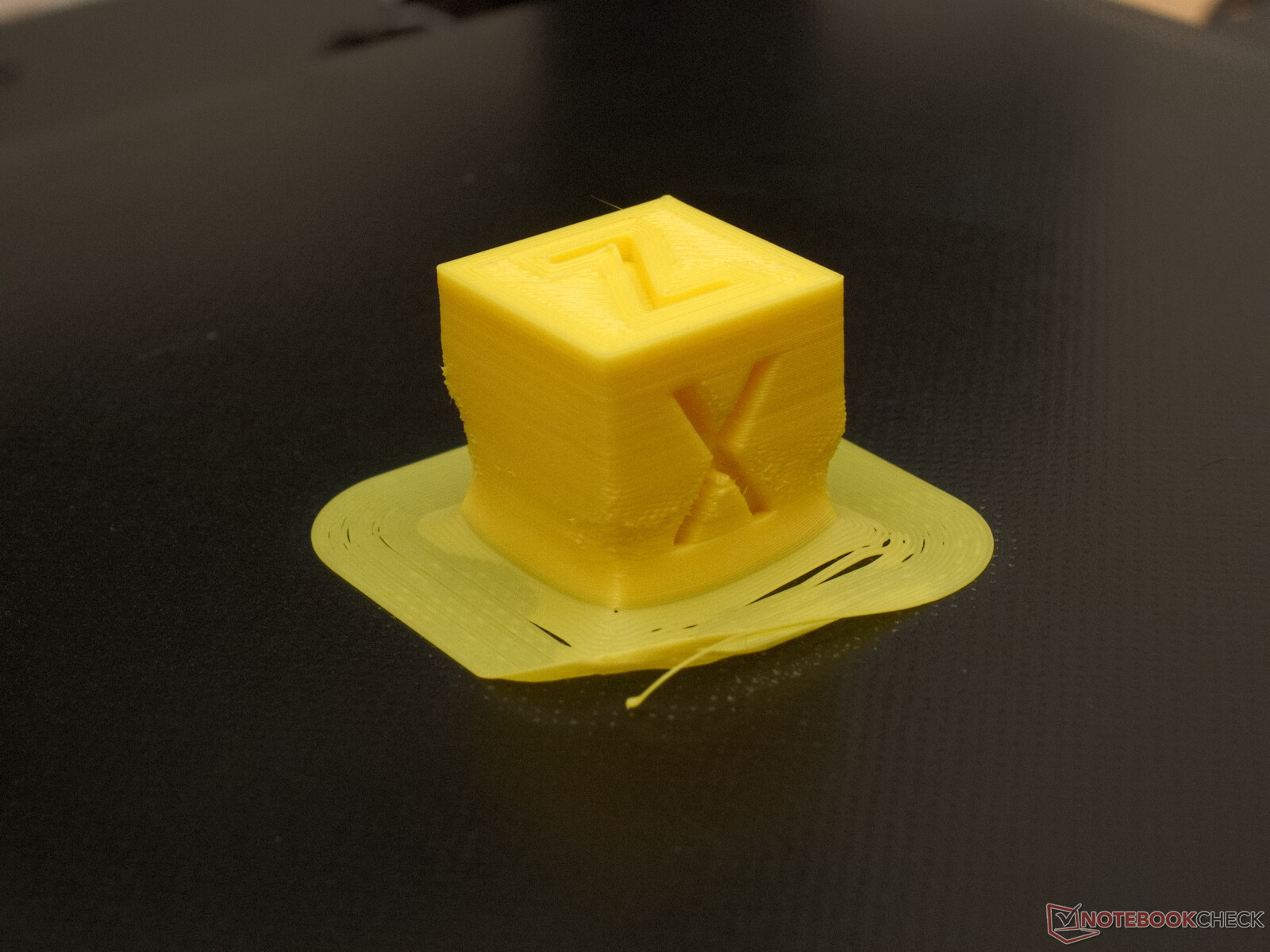

Il nostro modello di prova (qui su Thingiverse) non può dimostrare alcun problema serio con la stampante 3D. Solo alcuni piccoli difetti mostrano che le impostazioni di retrazione del profilo Cura potrebbero essere migliorate. Tuttavia, quasi nessuna incordatura e nessun blob di filamento può essere rilevato. In sintesi, tutte le aree sono dimensionalmente accurate, l'adesione del letto di stampa è ottimale e anche le sporgenze vengono create senza problemi. Le due parti stampate sul posto possono essere spostate dopo la stampa. La qualità di stampa con il filamento PLA usato silk-blue è più che buona
.
Pratica

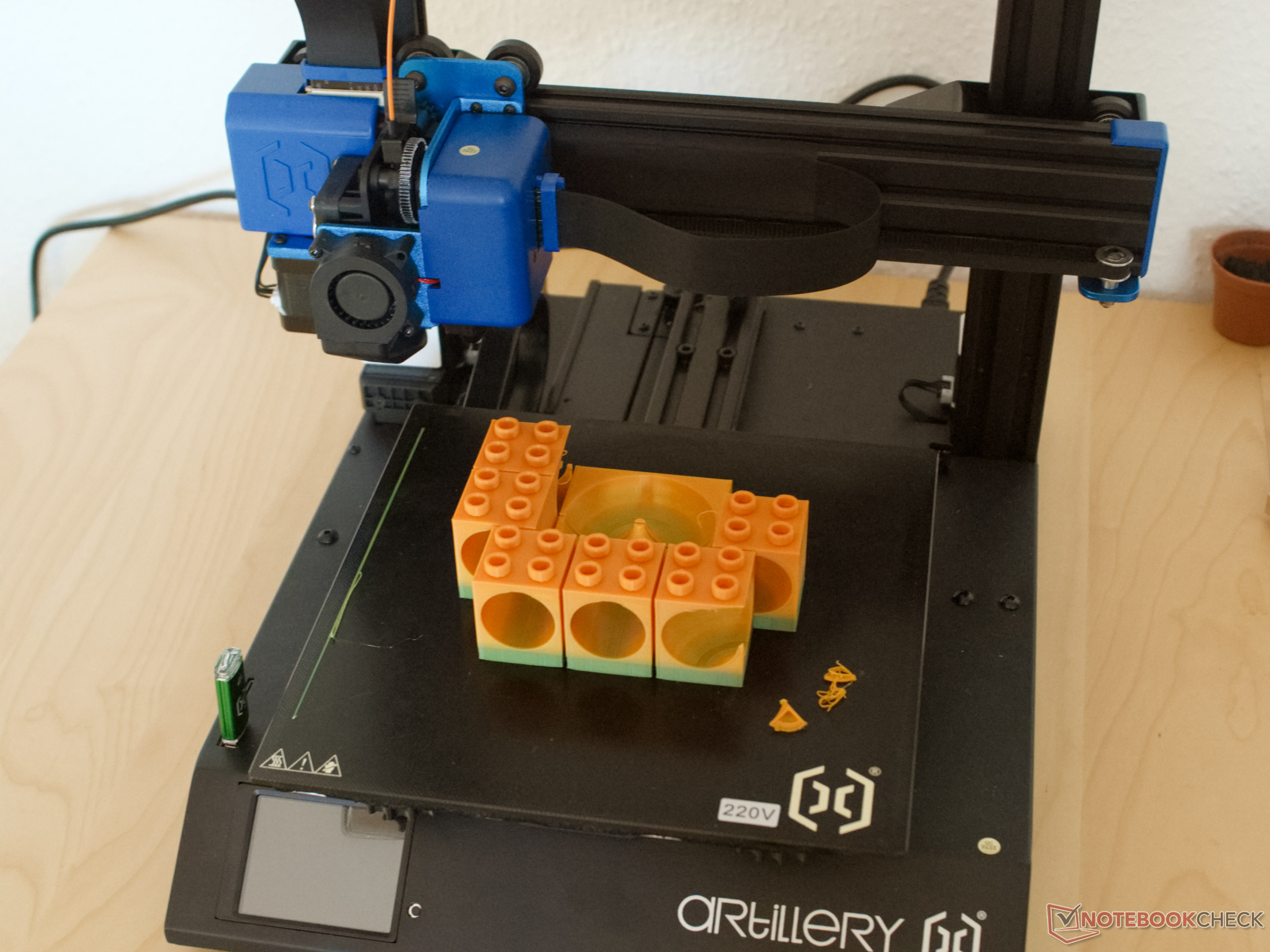

La Artillery Genius Pro lavora in modo rapido e pulito. La stampante di solito ha creato oggetti grandi e piccoli senza problemi degni di nota. Anche se un oggetto ha un difetto a causa di un cattivo design o di impostazioni errate, la stampa 3D con la Artillery Genius Pro non è destinata a fallire. Questo può essere visto abbastanza chiaramente nel blocco di bloccaggio per una corsa di marmo nelle immagini seguenti.
Sicurezza
Gli spegnimenti di protezione della temperatura per l'estremità calda e il letto di stampa riscaldato funzionano senza problemi. Gli elementi riscaldanti si spengono in modo affidabile sia quando vengono riscaldati artificialmente con un saldatore o un asciugacapelli sia quando si raffreddano improvvisamente. Il firmware rileva anche i cortocircuiti o i cavi scollegati.
Per quanto riguarda la sicurezza, solo il letto di stampa azionato con tensione di rete ci presenta dei problemi. Possiamo vedere che un conduttore di protezione porta anche al letto di stampa, ma questo non può essere tracciato in modo non distruttivo con un multimetro.
Emissioni
A causa del design aperto, gli odori del filamento di plastica utilizzato si sono diffusi in tutta la stanza. A parte questo, nessun vapore sgradevole è stato rilevato nel test.
L'Artillery Genius Pro è relativamente tranquillo in termini di rumore. Le ventole utilizzate sono tutte abbastanza silenziose e anche i motori passo-passo producono solo un po' di rumore, a patto che la superficie di installazione non fornisca alcuno spazio di risonanza. Il rumore si verifica solo alle alte velocità di movimento degli assi X e Y. Il fonometro Voltcraft SL-10 determina un livello massimo di rumore di circa 50 dB(A). Sotto una velocità di stampa da 60 a 70 mm/s (~2,36 a 2,76 in/s), l'Artiglieria rimane quasi ad un volume da sussurro. Solo le retrazioni dell'estrusore sono un po' fastidiose. A causa del design, il motore deve ruotare rapidamente durante queste, e quindi un rumore sibilante è prodotto ad ogni retrazione. Solo dopo aver applicato del grasso agli ingranaggi questo è diventato un po' più sopportabile.
Consumo di energia
Durante la stampa di un 3DBenchy il consumo di energia della Artillery Genius Pro è stato registrato durante l'intera stampa utilizzando un Voltcraft SEM6000. Durante la durata della stampa di 70 minuti, la stampante richiede una media di circa 75 watt. Quindi, il consumo di energia per la stampa del benchmark conosciuto è di circa 0,088 kWh.
Durante la fase di riscaldamento della stampante 3D, il letto di stampa si riscalda con più di 300 W, seguito dal riscaldamento dell'hotend a circa 75 watt. I primi due strati della 3DBenchy sono stati stampati particolarmente lentamente e senza usare la ventola. Così, il consumo di energia è relativamente basso dal minuto 7 al minuto 9.
Dopo di che, la stampa funziona ad alta velocità e con la ventola di raffreddamento dell'oggetto. Nel corso del processo di stampa, il consumo energetico della stampante diminuisce un po', poiché il letto di stampa riscaldato non deve essere riscaldato così tanto. Man mano che l'altezza dell'oggetto aumenta, meno aria soffia sul letto di stampa, il che significa che viene rimosso meno calore.
La curva di consumo energetico relativamente uniforme è anche la prova di una buona regolazione PID del letto di riscaldamento. Viene fornita solo la quantità di energia necessaria per mantenere la temperatura.
Verdetto
La Artillery Genius Pro convince nel test. Dopo l'impostazione rapida e il set-up veloce del letto di stampa, la stampante 3D lascia poco a desiderare in termini di qualità. Soprattutto i principianti dovrebbero essere in grado di creare rapidamente stampe 3D di alta qualità con i profili già esistenti in Cura e PrusaSlicer. La stampante 3D non è silenziosa, ma il livello di rumore è sicuramente al di sotto dei valori dei dispositivi precedentemente testati.
La Artillery Genius Pro è rapidamente impostata e pronta all'uso. La stampante può mostrare buoni risultati fin dall'inizio
Soprattutto, il design robusto della Genius Pro è piacevole. Non ci sono quasi nessun punto critico che valga la pena menzionare qui. I cavi a nastro relativamente insoliti rendono l'immagine molto ordinata, ma sono anche stabili e dovrebbero durare a lungo. I cavi esposti si trovano solo sui due motori Z e sul sensore del filamento. Ma questi non sono mossi e non entrano in contatto con nessun componente in movimento quando sono correttamente collegati.
Per gli utenti avanzati e professionali, la stampante 3D offre ancora un certo potenziale per raggiungere alte velocità di stampa. Regolazioni relativamente piccole alle retrazioni e all'avanzamento lineare dovrebbero essere sufficienti per ottenere buoni risultati.
Prezzi e disponibilità
L'Artillery Genius Pro è disponibile tra gli altri su hekka.com per l'equivalente di circa 290 euro (~$319), con il codice di sconto Hekka3Dpro che abbassa il prezzo a 260 euro (~$286) al momento della pubblicazione di questo articolo. La spedizione da un magazzino europeo è attualmente gratuita. La nostra unità di prova è arrivata dopo soli tre giorni. Se avete bisogno di più spazio per costruire, potete anche comprare il più grande Artillery Sidewinder X2 per circa 380 Euro(~$417).
