Meno di 1 nm: La nuova tecnologia rende possibili chip minuscoli

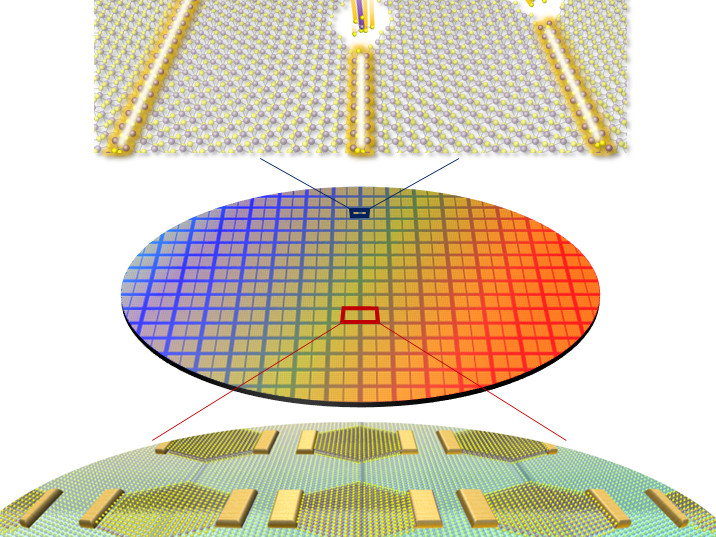

La manipolazione del cristallo assicura i componenti più piccoli possibili. (Fonte immagine: IBS)
La manipolazione del cristallo assicura i componenti più piccoli possibili. (Fonte immagine: IBS)
7 nm, 5 nm, 3 nm. Più i MOSFET e i FinFET diventano piccoli, più circuiti sono possibili sulla stessa superficie. Tuttavia, lo sviluppo si scontra con un limite molto pratico: il raggio atomico.

La dimensione di qualcosa che può essere costruito dipende dalla dimensione dei blocchi di costruzione associati. Un atomo di silicio, ad esempio, misura 117 picometri o 0,000000000117 metri. Non è molto, ma l'attuale risoluzione minima del processo di produzione a 3 nanometri è solo 26 volte questo valore.

Ad un certo punto, la struttura diventerà quindi troppo fine per garantire una struttura affidabile per un transistor. Un gruppo di ricerca dell'Institute for Basic Science di Daejeon, in Corea del Sud, è tuttavia riuscito a saltare diverse generazioni di sviluppo di chip con l'aiuto di un nuovo approccio.

Attualmente, la struttura desiderata viene gradualmente stampata su superfici sensibili alla luce in strati sottilissimi, sotto forma di fotolitografia. Tuttavia, questo è possibile solo con uno spessore di diversi atomi.

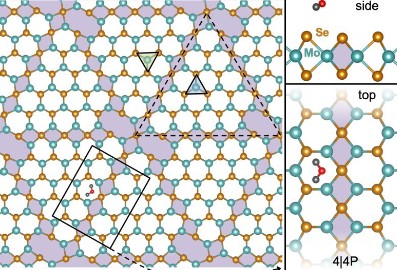

I difetti nei cristalli non sono molto più ampi degli atomi. (Fonte: Nanoscale Journal)
I difetti nei cristalli non sono molto più ampi degli atomi. (Fonte: Nanoscale Journal)

Per aggirare i limiti tecnici del processo di litografia, il difetto in una struttura cristallina viene invece utilizzato come gate. I ricercatori hanno trovato quello che cercavano tra le strutture speculari dei cristalli bidimensionali di bisolfuro di molibdeno.

È proprio qui che si crea un gap monodimensionale di appena 0,4 nanometri, cioè 400 picometri o appena più di tre atomi di silicio. Costruendo tale struttura molecola per molecola, è stato possibile renderla quasi dieci volte più piccola di quanto fosse possibile in precedenza.

Sulla base di queste dimensioni, è stato possibile costruire un transistor con una lunghezza di 3,9 nanometri, anche se attualmente solo in teoria. Ciò corrisponde a un sesto del processo di fabbricazione a 3 nanometri, o a un trentesimo della superficie.

A seconda di quando si riuscirà a realizzare un'implementazione tecnica, il calendario di sviluppo dei chip potrebbe ricevere un notevole impulso. Mentre i 2 nanometri dovrebbero essere raggiunti entro il 2025, si è ipotizzato che una risoluzione di 0,5 nanometri non possa essere raggiunta prima del 2037.

La Legge di Moore potrebbe quindi continuare ad essere applicata per un bel po' di tempo.
