La maggior parte dei computer portatili di fascia economica venduti oggi sono dotati di pannelli IPS al 60% sRGB o, peggio ancora, di pannelli TN, proprio come cinque o sei anni fa. Gli schermi AMOLED e gli schermi IPS ad alta frequenza di aggiornamento rimangono una caratteristica esclusiva dei computer portatili che costano almeno 700 dollari (realisticamente, si parla di 1000 dollari o più).
C'è qualcosa che accomuna un pannello TN 768p economico, un pannello IPS 1080p decente e un fantastico pannello OLED 2160p. È l'interfaccia. La stragrande maggioranza dei pannelli per laptop rilasciati negli ultimi 10 anni utilizza l'interfaccia eDP sia per i dati che per l'alimentazione. Ciò significa che si può abbandonare il terribile display con cui è stato fornito il portatile per un'opzione migliore, più facile da vedere e potenzialmente in grado di consentire usi aggiuntivi (come il fotoritocco) che prima non erano possibili.
Per poter fare la scelta giusta, è necessario conoscere alcune importanti differenze tra i vari pannelli. I pannelli che utilizzano l'interfaccia eDP si differenziano per molti aspetti, tra cui (ma non solo):
- La tecnologia sottostante e le specifiche dell'interfaccia eDP
- Dimensione della diagonale, risoluzione, frequenza di aggiornamento, tipo di superficie
- Il modo in cui sono tenuti in posizione
- Luminosità, rapporto di contrasto, profondità di colore (copertura dello spazio colore)
- Compatibilità con l'input tattile
- Per cosa sono stati progettati
L'ultimo punto è il più semplice da capire e apprezzare. I pannelli realizzati per i computer portatili devono essere leggeri, sottili e con un consumo energetico moderato, mentre un pannello progettato per un televisore deve essere luminoso e di grandi dimensioni.
Tecnologia: Evitare i TN, fare attenzione agli AMOLED
La maggior parte dei computer portatili che si troveranno sugli scaffali dei negozi nel maggio 2023 avranno pannelli IPS (o simili a IPS) a 60 Hz. La tecnologia IPS consente di ottenere rapporti di luminosità e contrasto decenti, una riproduzione accurata dei colori, ampi angoli di visualizzazione e frequenze di aggiornamento ragionevolmente rapide, mantenendo al contempo un consumo energetico piuttosto basso. La maggior parte dei pannelli IPS progettati per l'uso nei computer portatili è dotata di un ingresso Embedded DisplayPort (eDP) a due canali e 30 pin, mentre i pannelli con risoluzione superiore a 1920x1200 utilizzano molto probabilmente una connessione eDP a 40 pin con 2 o 4 canali di dati.
I display TN e VA devono essere evitati. Sono inferiori ai display IPS sotto quasi tutti gli aspetti, eppure costano quasi altrettanto. Apple per esempio, l'azienda ha smesso di vendere l'ultimo MacBook dotato di schermo TN nel 2018.
Gli schermi AMOLED sono noti per il loro eccezionale rapporto di contrasto, la copertura quasi totale dello spazio colore NTSC e P3, il supporto HDR e altri vantaggi. Questi vantaggi non sono gratuiti, poiché questi schermi richiedono una larghezza di banda maggiore e molta più energia rispetto alle loro controparti IPS. I pannelli AMOLED sono anche piuttosto costosi. Un buon pannello IPS può essere acquistato per circa 70 dollari, mentre il display AMOLED Samsung più economico per computer portatili (13,3 pollici, 1920x1080) costa il doppio.
Samsung è essenzialmente l'unica azienda che offre un'ampia gamma di pannelli AMOLED per computer portatili. Il gigante coreano produce attualmente diversi schermi AMOLED da 1080p con diagonali di 13,3 e 15,6 pollici; questi utilizzano connessioni eDP a 2 canali e 30 pin. Le opzioni a più alta risoluzione (2880x1800, 3840x2160 e così via) utilizzano la connessione eDP a 4 canali e 40 pin.
Proprio come l'HDMI, l'interfaccia DisplayPort è stata progettata per essere retrocompatibile. Pertanto, probabilmente non si avranno problemi a collegare un pannello con specifiche eDP 1.4 a un computer portatile dotato di una porta eDP 1.3 sulla scheda madre e viceversa. Occorre prestare attenzione ai pannelli AMOLED con risoluzioni superiori a 1920x1080 e ai pannelli IPS con risoluzioni superiori a 3200x1800; molti di essi richiedono speciali modalità di compressione dei dati con le quali è improbabile che i laptop rilasciati prima del 2016 siano compatibili. Ancora più cautela è necessaria se si vuole acquistare un pannello ad alta frequenza di aggiornamento (ad esempio, 1080p 240 Hz). La maggior parte di questi pannelli richiede una moderna scheda grafica GeForce GTX o GeForce RTX per funzionare correttamente. Se si dispone di un computer portatile risalente a più di cinque anni fa, o di un computer portatile di fascia molto bassa, sarebbe meglio limitare la ricerca di un pannello migliore alle sole opzioni con specifiche eDP 1.2.

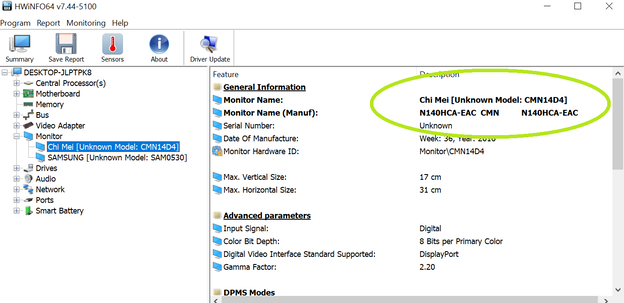

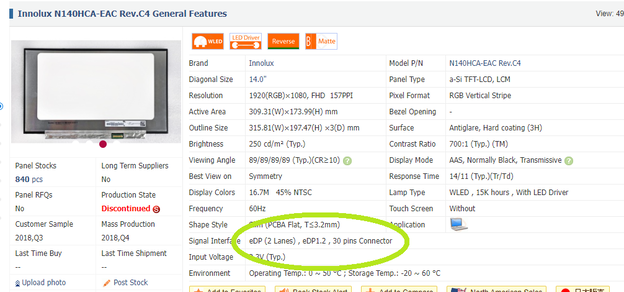

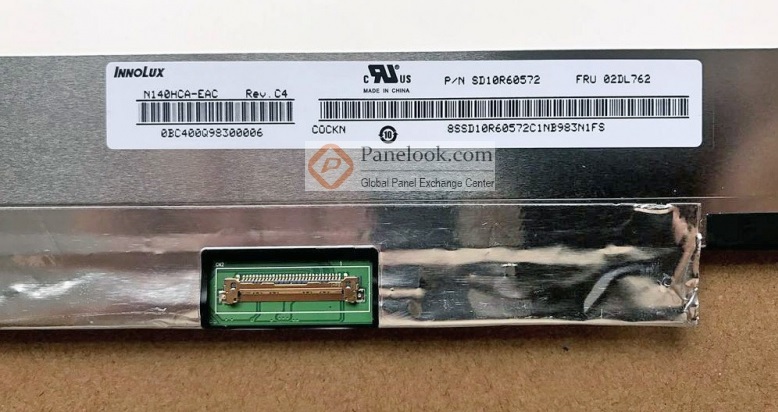

Per avere un'idea di quale interfaccia utilizza il pannello in vostro possesso, scaricate HWiNFO. Questo sarà il punto di partenza per le vostre ricerche future. Una volta ottenuto il nome del pannello, si potranno consultare le sue specifiche; Panelook è il posto giusto per farlo. In alternativa, è possibile strappare il pannello originale dal coperchio per cercare un piccolo adesivo con il numero esatto del modello. Fare attenzione a non danneggiare il pannello quando si smonta il coperchio; su YouTube si trovano brevi guide per la maggior parte dei computer portatili. Come riferimento, la maggior parte dei coperchi dei display è costituita da un coperchio vero e proprio su cui si appoggia il display, insieme alla webcam, e da una cornice di plastica che si appoggia sopra lo schermo, tenendolo in posizione per i bordi. (La situazione è diversa con gli schermi dei computer portatili abilitati al tocco, dove il vetro si trova sopra il pannello e tutto è incollato; preferiremmo non avere a che fare con un display di questo tipo.
Dimensioni diagonali, risoluzione, frequenza di aggiornamento, tipo di superficie
Le dimensioni degli schermi dei computer portatili più diffusi sono 15,6" (39,6 cm), 14" (35,6 cm), 13,3" (33,8 cm), 17,3" (43,9 cm), 16" (40,6 cm), 11,6" (29,4 cm). Anche se di solito è possibile installare uno schermo da 13,3 pollici al posto di uno schermo da 14 pollici, non è consigliabile.
Per quanto riguarda le risoluzioni, 1920x1080, nota anche come Full HD o FHD, è di gran lunga la più diffusa. Richiede due canali eDP. Le risoluzioni inferiori sono per lo più rappresentate dall'opzione 1366x768 (chiamata HD) e per la loro visualizzazione è sufficiente un solo canale. Le risoluzioni più alte includono 1920x1200, 2880x1800, 2560x1440, 2560x1600, 3840x2160, 3840x2400, 3000x2000 e così via. Per queste risoluzioni sono necessari 4 canali eDP.
La maggior parte degli schermi dei portatili aggiorna i propri contenuti 60 volte al secondo. Questa è la loro frequenza di aggiornamento. Gli schermi con una frequenza di aggiornamento più elevata (144 Hz, 165 Hz, 240 Hz, 300 Hz e così via) sono progettati per i potenti computer portatili da gioco; questi utilizzano per lo più una connessione eDP a 4 canali e 40 pin della versione 1.4 o superiore.
Infine, lo schermo può essere opaco o lucido. Gli schermi lucidi sono più nitidi, ma si comportano come specchi in presenza di una fonte di luce intensa. Gli schermi opachi sono più facili da usare all'aperto, perché i riflessi sono minori; tuttavia, l'immagine su questi schermi appare leggermente sgranata/fuzzy.
Come viene fissato il pannello al coperchio del display?
Alcuni pannelli vengono avvitati al coperchio del display, mentre altri sono fissati con la colla. Inoltre, la piccola scheda che contiene il controller del pannello (e spesso anche i LED della retroilluminazione) può pendere leggermente al di sotto del pannello, oppure essere integrata nel pannello in modo poco visibile. Prima di acquistare un nuovo pannello, è necessario individuare questi piccoli elementi importanti.
Luminosità, rapporto di contrasto, profondità di colore (copertura dello spazio colore)
La maggior parte degli attuali pannelli IPS ha una luminosità di circa 250 cd/m², che è del tutto sufficiente per lavorare in ambienti chiusi, ma all'esterno sono necessari almeno 350 cd/m² per consentire all'utente di distinguere i contenuti dello schermo. Per questo motivo, se si sta affrontando il problema di acquistare un nuovo pannello, ha senso prestare attenzione solo ai pannelli più luminosi di 300 nits. In effetti, alcuni computer portatili sono dotati di schermi con una luminosità di 1000 nit o addirittura superiore.
Rapporto di contrasto? Più è alto, meglio è. I pannelli di qualità hanno un rapporto di contrasto di 1000:1 o superiore.
Profondità del colore. È qui che il "WOW!" si separa dal "Oh". I display più economici sono limitati a una profondità di colore di 6 bit, il che significa che non sono in grado di coprire più di due terzi di sRGB o metà di NTSC. I pannelli di buona qualità sono a 8 bit e consentono di visualizzare quasi il 100% di sRGB e circa tre quarti di NTSC; i pannelli di fascia più alta (salutate gli AMOLED) sono a 10 bit e sono in grado di coprire quasi interamente gli spazi colore NTSC e DCI-P3.
Compatibilità con l'input tattile
Se uno schermo è abilitato al tocco, di solito significa che c'è un ulteriore strato di vetro sopra di esso. Il vetro è unito a una sottile griglia di fili sottilissimi che permettono al controller corrispondente di capire, misurando costantemente le proprietà dei fili, che l'utente sta toccando lo schermo, e quindi di calcolare dove sta accadendo esattamente e di comunicarlo al sistema operativo. Gli schermi abilitati al tocco tendono a utilizzare la connessione I2C o USB e sono generalmente più difficili da reperire e da sostituire rispetto agli schermi non abilitati al tocco.
Mettere tutto insieme
Ora che conosciamo tutte le nozioni di base, vediamo cosa possiamo fare con queste conoscenze. Supponiamo di avere un portatile Asus economico con uno schermo a 6 bit https://www.panelook.com/NT140FHM-N44_BOE_14.0_LCM_overview_38307.html. Quest'ultimo è un 14 pollici a 1080p con la scheda di controllo che penzola sotto il pannello.

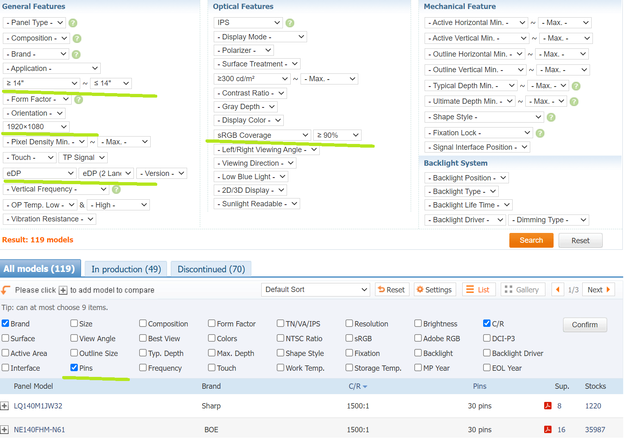

La ricerca avanzata di Panelook ci permetterà di trovare un sostituto per il pannello BOE in un minuto. Vogliamo un pannello da 14 pollici a 1080p con una luminosità di almeno 300 nits e con una copertura sRGB di almeno il 90%. È necessario che abbia un ingresso eDP a 30 pin situato nella parte destra della scheda (a condizione che il pannello sia rivolto verso di noi). Procediamo in questo modo:
Eccoci qui. Diverse aziende producono schermi da 14 pollici di qualità che utilizzano l'interfaccia eDP a 30 pin e 2 canali. Il modello NE140FHM-N61 ad esempio, ha una luminosità dichiarata di 400 nit, un rapporto di contrasto superiore alla media e una copertura completa sRGB. Un'ottima opzione, a quanto pare. Non resta che acquistare il pannello su eBay o AliExpress, installarlo e divertirsi.
